虹吸排水系統有關設計要點

與傳統重力排水系統不同的是，虹吸排水系統能夠及時排除落在建筑屋頂上的雨水、積雪水，避免屋頂積水形成對屋頂?shù)耐{，或者避免水患事故，如雨水溢流、屋頂漏水。

▼虹吸雨水斗的設計。

雨水斗和虹吸排水系統雨水斗的主要區別是雨斗內設置有空氣擋板。氣擋是疊放式，無透氣孔。屋頂組合件、防水層和葉罩的設計符合傳統的設計思路。雨桶、空氣擋板和出水口的直徑組合是在任何水流條件下都能穩定發揮作用的保證，這種組合理論上難以進行優化設計，需要經過大量試驗和總結才能得出結論。

▼虹吸式排水管的設計

所有排水管都必須符合當?shù)氐膰覙?biāo)準，并且能夠抵抗正、負壓力，可以用在虹吸系統中。例如ABS,PVC,HDPE,PP，銅管，鋼管和鑄鐵管，在UV系統中有大量成功的應用。各種塑料管材抗負壓的能力各不相同，其材質、壁厚和管徑的差異決定了其性能。一般根據工程實際選擇管道系統，需要綜合考慮適用性、排水量、耐久性、剛度、阻燃、噪音、絕緣、成本和安裝費用等因素。

▼有關設計要點：

使用扁平底部的金屬雨水斗，保證了雨水斗在長時間陽光照射下的抗老化和抗?jié)B漏性能。平底雨水斗，保證施工簡便。因天溝既有外天溝又有內天溝，故采用平底式雨水斗，專利設計，安裝在混凝土屋面，方便快捷，并能有效防止漏水。

本工程采用虹吸雨水斗，虹吸雨水斗的排量一般為20~40l/s，根據建筑屋面的結構形式，選擇雨水斗時，設計排量應為排量的70~80%。與重力流系統相比，這樣減少天溝開孔的尺寸和數量，同時也減少可能的滲漏點，節省工程施工時間；虹吸系統多為串聯系統，屋面通過建筑物找坡排水到天溝或匯水點，雨水斗同一屋面分區計算系統以同一高度為基礎(施工存在誤差，同一屋面同一系統中每個雨水斗的高度必須在50mm以內，否則系統計算無效，系統被破壞)；另一方面，在系統計算時，要控制雨水斗的斗前水深，如果不能控制每個水斗的排水量和斗前水深，則造成系統排水不平衡。只要考慮到準確的計算，就能保證減少屋面積水的深度，排水效果更好。局部采用不同高度的屋頂雨水系統接入，實現排水快捷。又通過準確計算，在雨水斗充足的情況下保證了排水量和虹吸的快速形成。

▼管道材料

所選管道及接口必須能同時滿足正、負壓力要求。管道的選擇可以分為以下幾類：

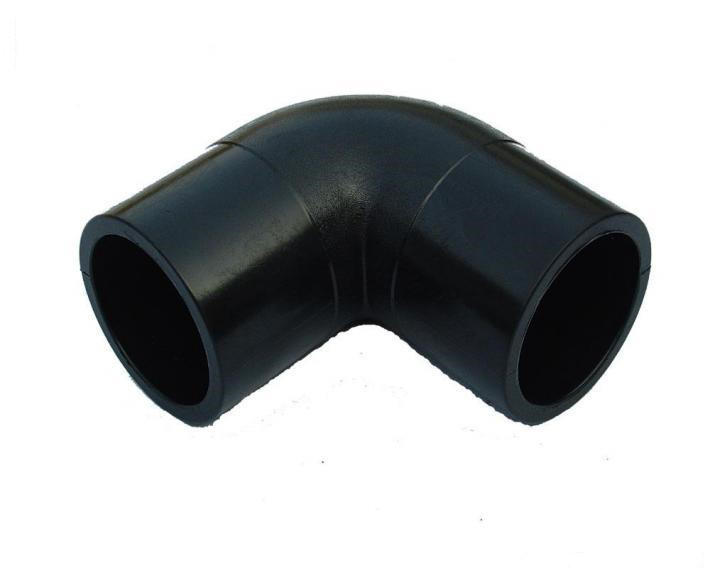

高密度聚乙烯管：塑膠管，成本低，內壁光滑，水力條件好，施工簡單，熱熔焊接。

涂塑管：鋼塑復合管材，價格偏高，鋼性好，耐火，內壁光滑，水力狀況良好，使用壽命長，采用平面卡箍或法蘭連接。

鍍鋅管：普通鋼管，成本高，鋼性、耐火性、使用壽命長，采用槽型卡箍連接。

不銹鋼管：排水鋼管，造價比較高，鋼性好，耐火，壽命長，采用亞弧焊或電聯焊連接。

雨水 天溝
