雨水收集利用系統 廈門雨水收集模塊

雨水收集利用系統 廈門雨水收集模塊參數說明

雨水收集利用系統 廈門雨水收集模塊

一、雨水收集利用系統系統設計簡述

1、圖紙對雨水回用池施工時所涉及的的施工工藝、池體尺寸、具體構造、技術特點、技術優勢進行簡要說明，所涉及內容能夠充分反映出施工時的關鍵要素，為具體施工提供具體框架和要求；

2、模塊尺寸為：L*W*H=540*540*520（h），為我公司專利產品，公司已通過iso9001質量管理體系認證；

3、該雨水回用池的運行思路：降雨時將雨水儲存起來，降雨停止后可將雨水排空，達到調蓄雨水的目的，另一方面連接回用管網，可實現雨水的再利用；

4、具體施工在實現雨水系統基本功能的基礎上，依照相關規范及要求，進行科學創新，  程度的體現系統的效用  化。

二、雨水收集利用系統設計依據

廈門雨水收集模塊本項目雨水收集系統規模設計依據 1、《雨水控制與利用工程設計規范》 DB11/685-2013 2、《建筑與小區雨水利用工程技術規范》 GB/50400-2006 3、《建筑給排水設計規范》 GB/50015-2003 4 《建筑中水設計規范》 GB500336-2002 5 《城市排水工程規劃規范》GB50318-2000 6 《雨水綜合利用》

三、雨水收集利用系統 廈門雨水收集模塊系統說明

1、本雨水系統的各組成部分應當總體規劃、各部分施工要協調一致；

2、本雨水調蓄池組成單元采用立柱式承壓設計，擁有  承載強度，能夠確保系統的長久安全使用；

4、越流層為我公司獨有設計，其工藝為：在調蓄池進水管處，通過透水布圍擋一部分空間，透水布下部延伸至調蓄池底部，上部延伸至調蓄池高1.5米處，在調蓄池內部形成僅上部敞開的構造，外部雨水進入蓄水池后首  入越流層，在越流層內沉淀后通過滲透溢流的方式進入調蓄池的其他部分，能有效解決蓄水池的淤積問題；

5、雨水調蓄池的主要部分包括；塑料模塊組裝池體、防滲層、越流層、排污泵、排空泵、回用泵、雨水分流井、控制系統，其中控制系統可依據要求作適當變動；

6、系統所需水泵全部為污水潛水泵；

7、防滲系統采用復合防滲膜，該防滲膜具有抗拉強度高、延申率大、柔韌性好的特點，施工時可操作性強，能大大提高施工速度和工程質量；

8、系統設置排氣管，提高雨水進入的順暢程度，保證系統設計的科學性；

9、本系統設計科學合理，尤其越流層設計，解決了淤泥清楚系統華而不實的問題，保證系統的長久使用；建陽雨水儲存模塊.

四、雨水收集利用系統 廈門雨水收集模塊系統選材

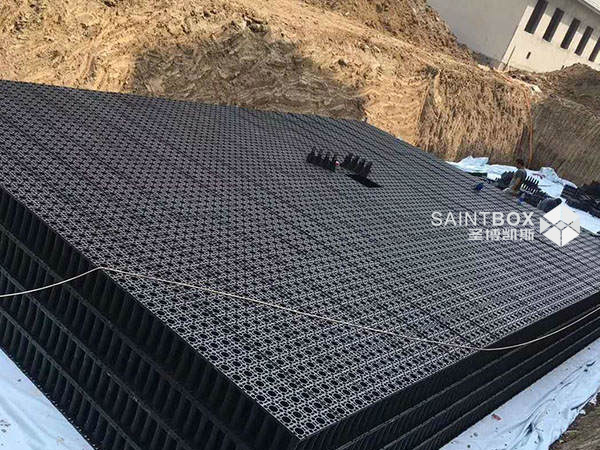

1、整個雨水調蓄池的主要材料包括：塑料模塊、側板、連接銷、復合防滲膜、土工布、塑料板、擠塑板等；

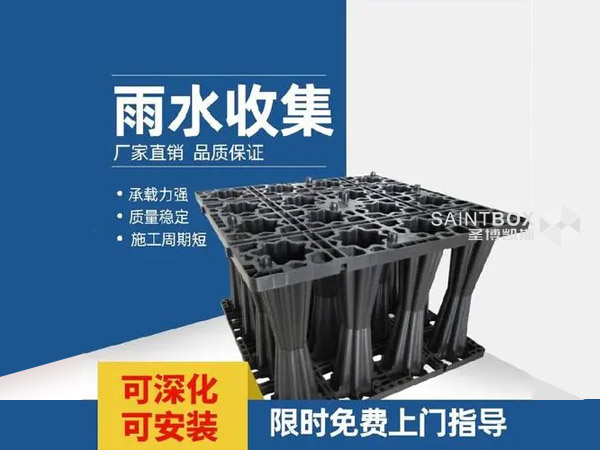

2、塑料模塊采用再生pp料，以滿足綠色建筑設計要求，一組塑料模塊由上下兩塊立柱式單體對接而成，具有很高的抗壓強度及穩定性，模塊之間的連接通過  連接銷連接，保證了系統的整體性;

3、土工布及防滲膜共同組成了系統的防滲層：土工布包覆于防滲膜的內外，起到保護防滲膜的作用，聚烯烴防滲膜柔韌性遠高于其他同類產品，能有效提高施工效率；防滲膜的連接方式采用焊接、粘結及搭界等方式的結合；

4、控制系統采用手動、自動一體控制柜，其中回用泵連接有變頻器實現恒壓供水，控制系統可自動實現：水泵運行顯示、過載保、缺相、低水位保護、總電流指示和每臺水泵的電流指示。
