教您認識各國插座符號

教您認識各國插座符號
插座，是有一個或一個以上電路接線可插入的座，通過它可插入各種接線，便于與其他電路接通。它與人們生活有著十密切的關系。今天小編就為您介紹各種插座規格尺寸一覽表，并教您怎么認識插座符號，趕緊來學習下吧。
各種插座規格尺寸一覽表 教您怎么認識插座符號

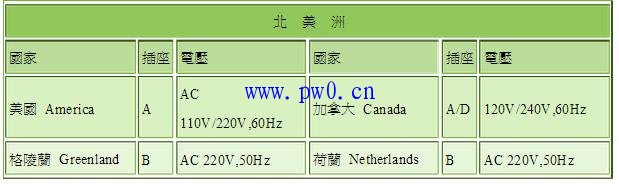

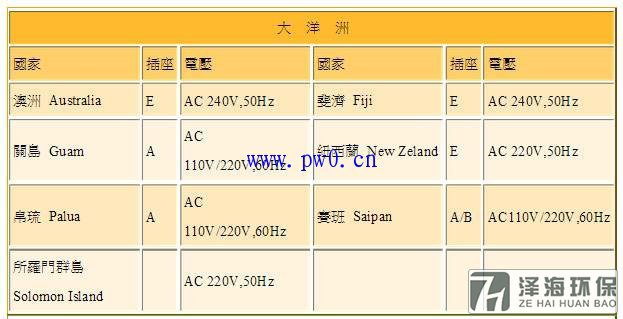

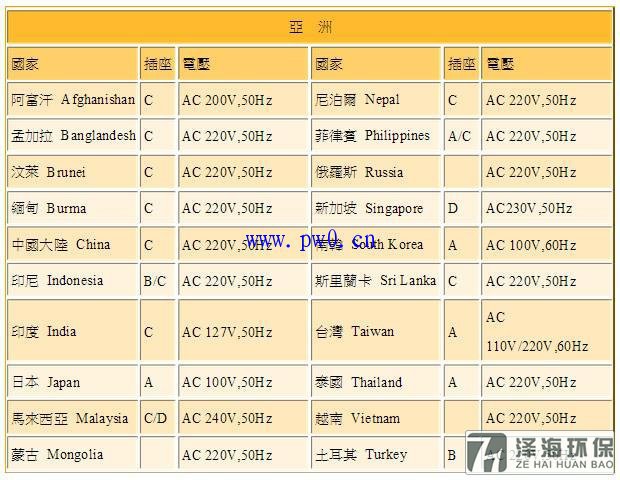

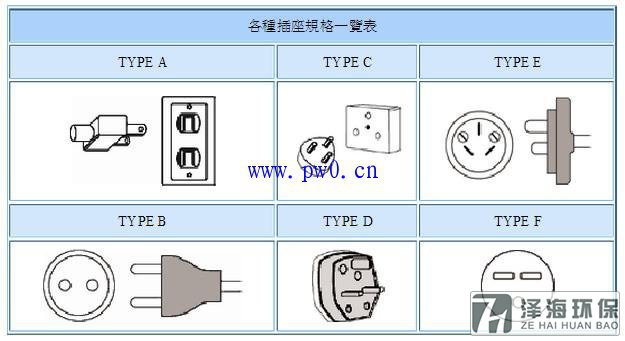

一、各種插座規格尺寸一覽表








二、教您怎么認識插座符號

水電常用符號解釋
單相插座
1.相指的是火線，單相插座表示只是一根火線。
2.“眼”指的是插座插孔的數量。
3.單相插座電壓是220V。
4.單相插座只有“兩眼”和“三眼”插座 5.接線種類：三眼：火線、零線、地線（左零、右火、中地）
火線（L）、零線（N）、地線（E） 6.三相插座表示三根火線、火線之間的電壓是380V。
單極開關、雙極開關、三極開關、四極開關
1.單極開關指的是開關面板上只有一個翹板的開關，單聯開關。
2雙極開關指的是開關面板上只有兩個翹板的開關，控制兩條支路。
暗裝和明裝 明裝就是在墻面上直接安裝插座和開關，暗裝就是在墻面上開孔，然后把開關和插座裝上。
雙控開關
雙控開關就是一個開關同時帶常開、常閉兩個觸點。
兩個開關控制一個燈。
民用居住用電線的規范
1.照明線（1.5平方銅芯絕緣線）（BV）
2.插座線（2.5平方銅芯絕緣線）
3.柜機空調、熱水器、浴霸等大功率電器線（4平方銅芯絕緣線）
4.水路和電路布線一定要做到橫平豎直
5.進戶線（10平方銅芯絕緣線）
線纜編號常見符號
1.線纜編號中K表示控制，L表示鋁線，ER表示阻燃，P代表數據線，H代表橡膠、V代表聚氯乙烯
開關插座的一般高度
1.一般開關的高度 1300MM
2.床頭兩旁的開關高度 600~ 900MM
3.空調插座的高度 2000MM
4.一般插座的高度 450MM
現今市場上電線管一般是PVC，看PVC管的阻燃性，給水管是PPR管，給水圖紙上DN表示水管的內徑
1. BV—1*25/PC20—WC
2．220v—32A AL—1
3．BV—5*16MM2—PC32—WC/FC
25平方聚氯乙烯絕緣銅芯線穿直徑20PVC電線管沿墻暗敷
BV：聚氯乙烯絕緣銅芯線
WC: 沿墻暗敷
FC:沿地暗敷
CC: 沿頂暗敷
