國內外常用電氣符號的差異

可你知道“國標”的圖形和國外、“國際標準”的圖形符號有哪些不一樣的地方嗎？今天小編就帶你了解國內外常見電氣符號和他們的一些差異！

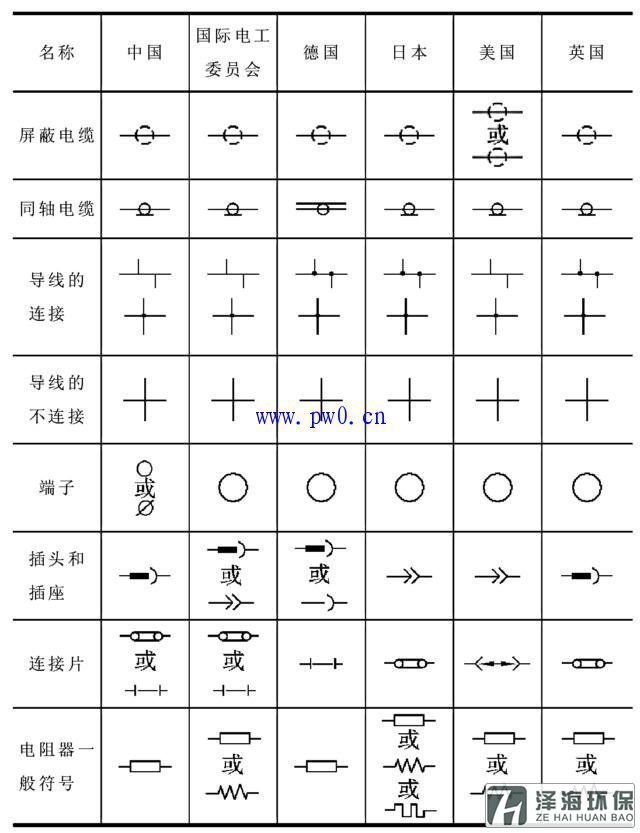

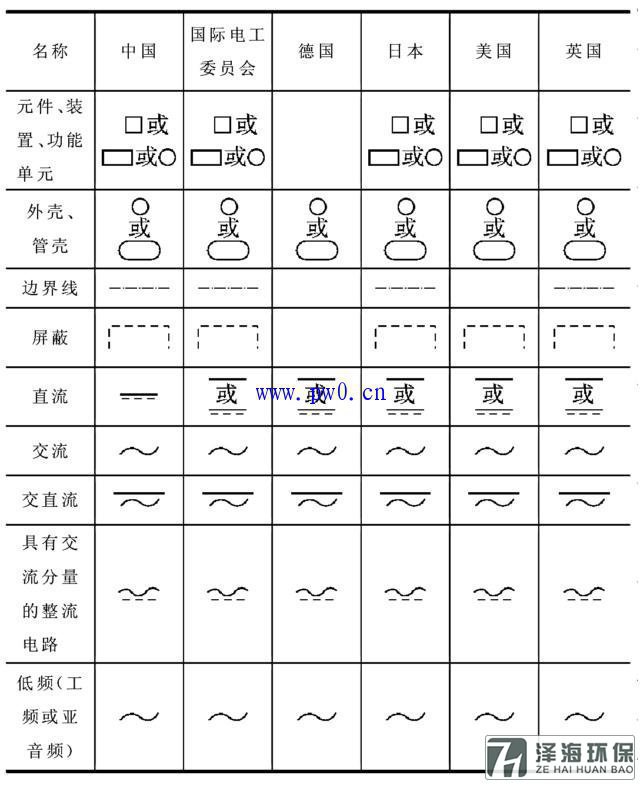

1.不看符號，總覺得德國的電氣工業是非常嚴謹的，看完后才知道，原來德國好多符號都沒有標準和規范。起碼的邊界線、屏蔽線都沒有……

2.看完這個，真不知道德國人畫按鈕是什么樣兒的……不過看正極、負極、電動機這些最常用的符號，可算是全球統一思想了。

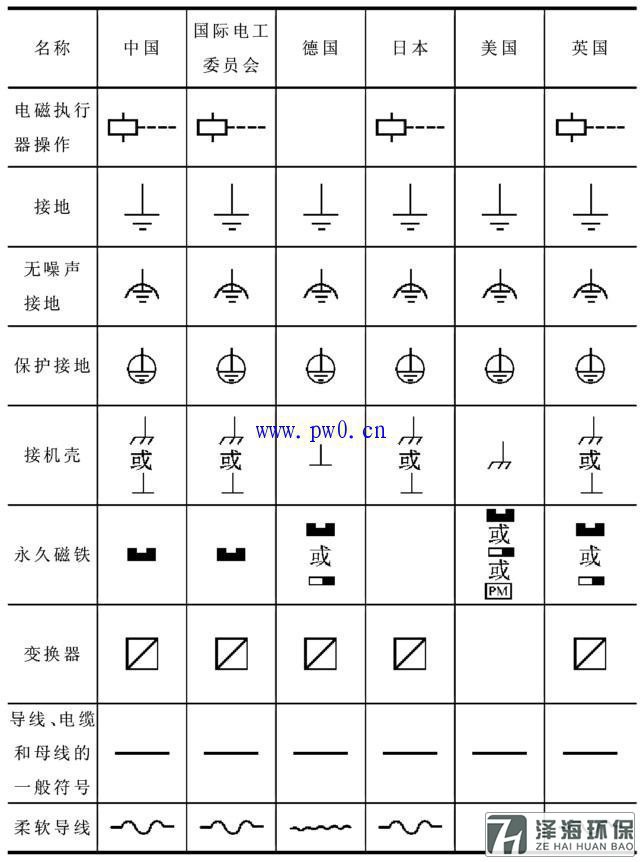

3.美國這么“先進”的國家，居然沒有變換器，你是來搞笑的嗎？德國人也都是耿直BOY，看軟導線就知道了。

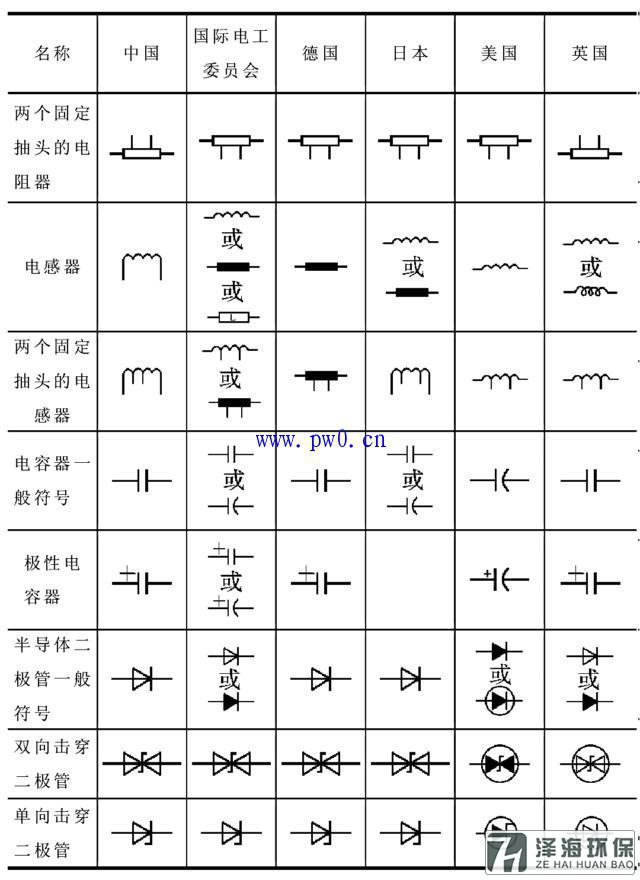

4.日本人的電阻總覺得怪怪的……

5.不得不說英國的電感器很有立體感，就是不知道用什么平面軟件才能畫出這玩意來。也就是后來，我才知道電容除了兩條豎杠丨丨這種畫法外，其實這樣的丨（也代表電容，并且全球應用廣泛……

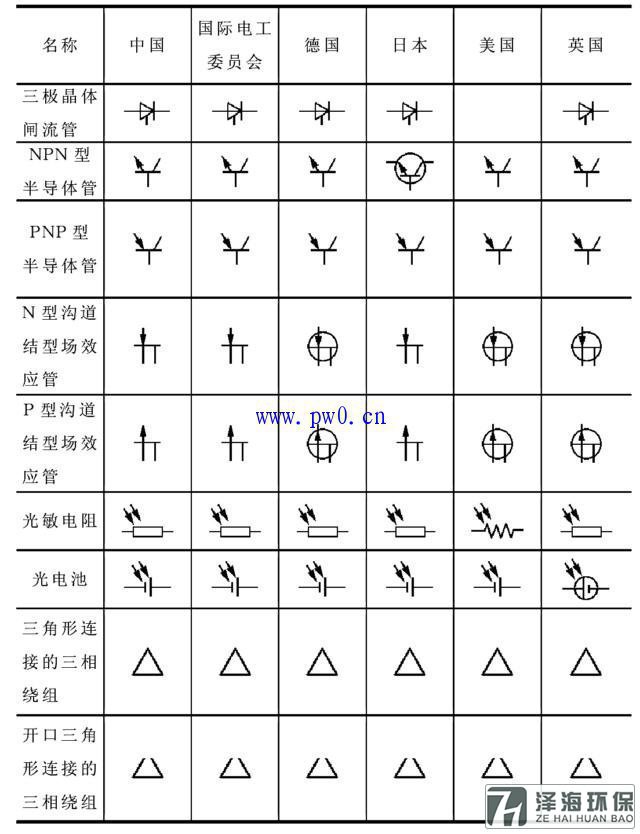

6.嗯，美國沒有三極管……說出來我都信了。

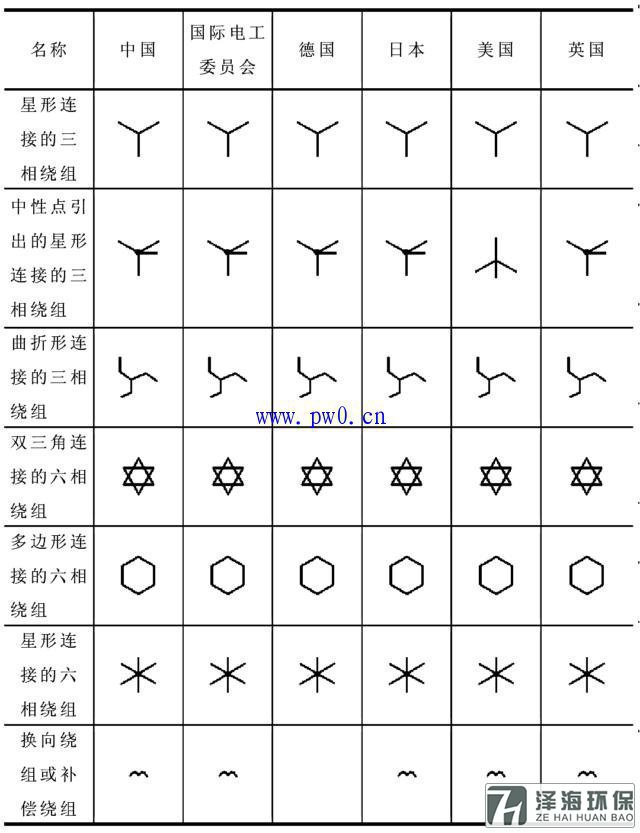

7.美國人喜歡高科技，看人家的帶中性線的星形連接繞組像什么？

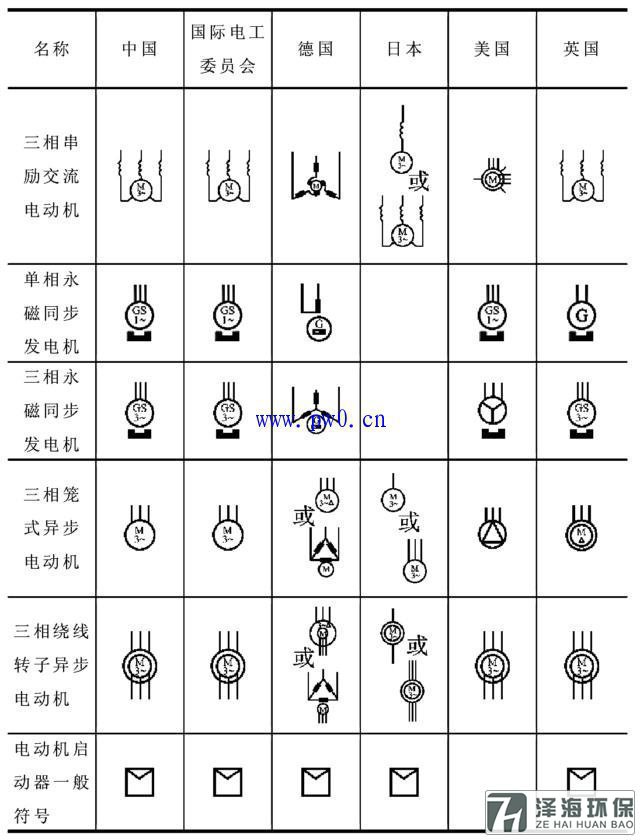

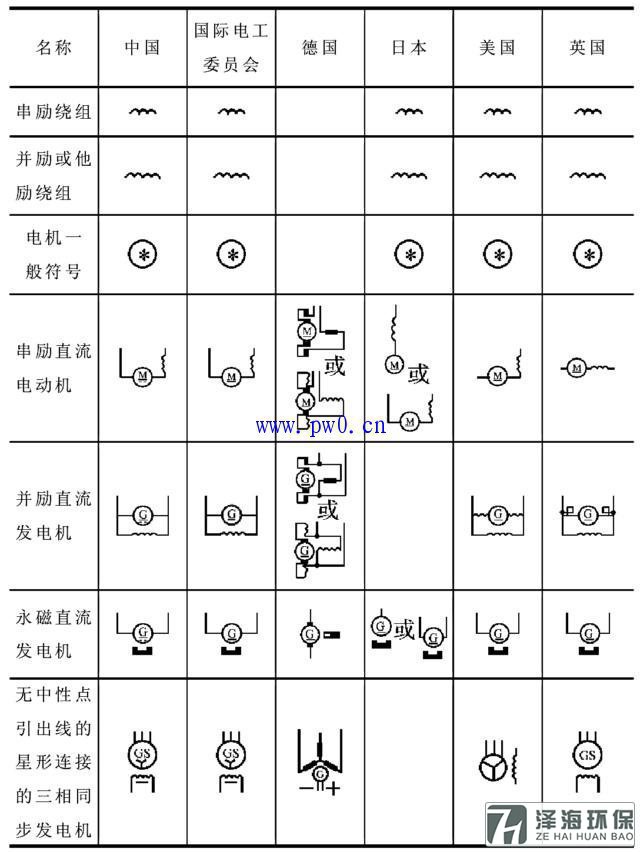

8.電機一般符號什么鬼？？

9.那個信封一樣的符號，你們見過沒？

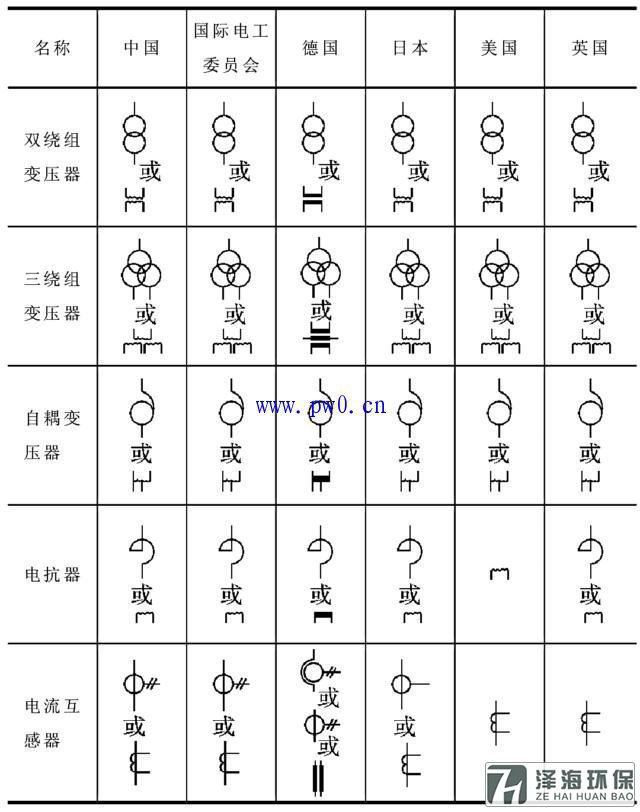

10.德國人確實很耿直！看人家的變壓器、電抗器、互感器！！！

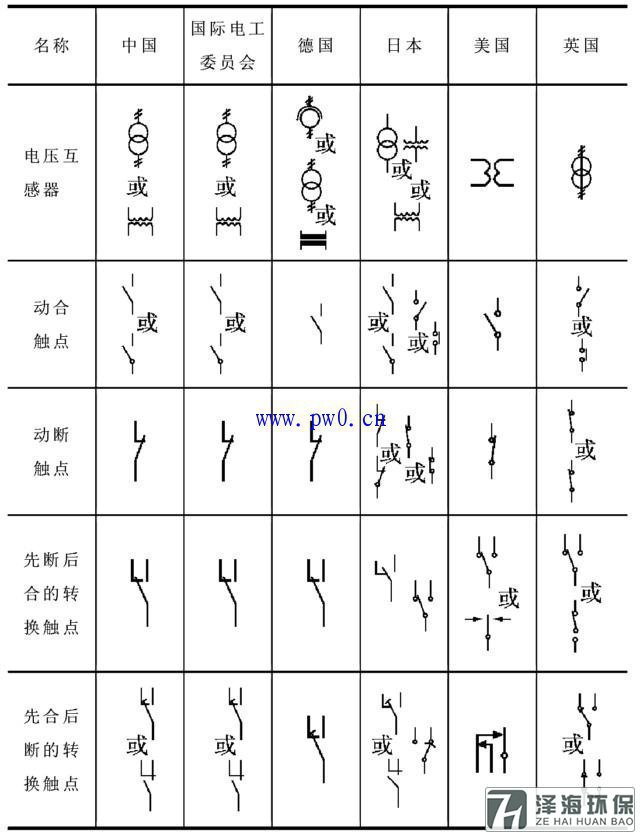

11.還是我們的觸頭看著舒服啊。舒服啊。服啊。啊。。

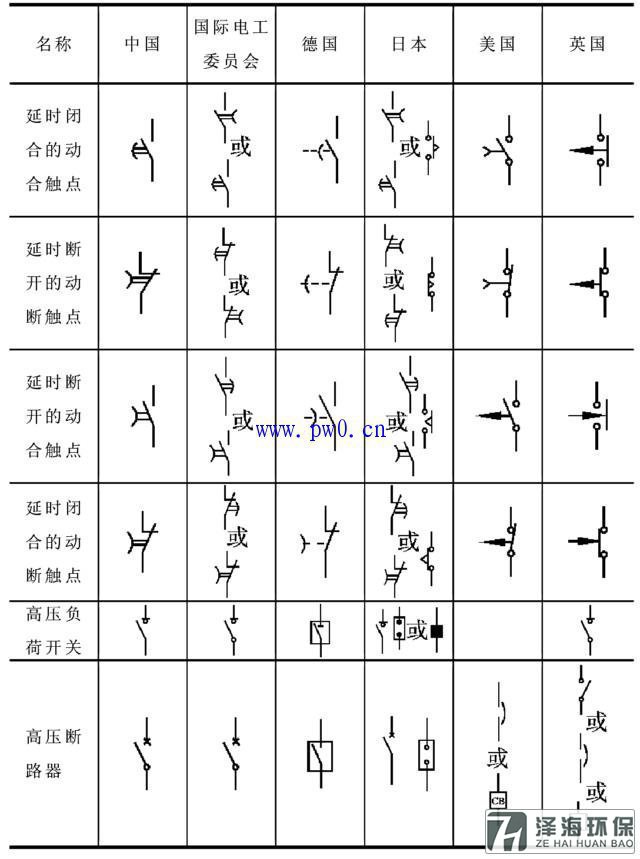

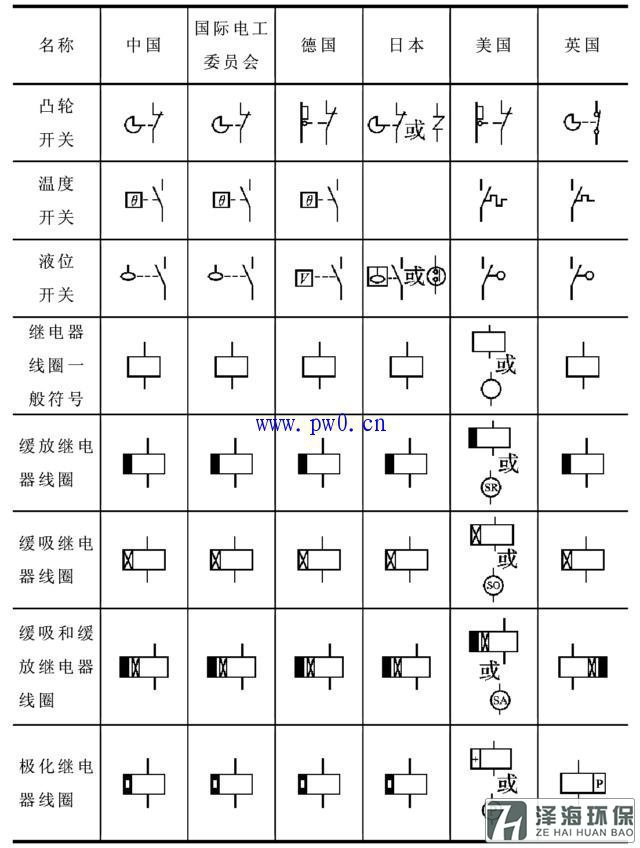

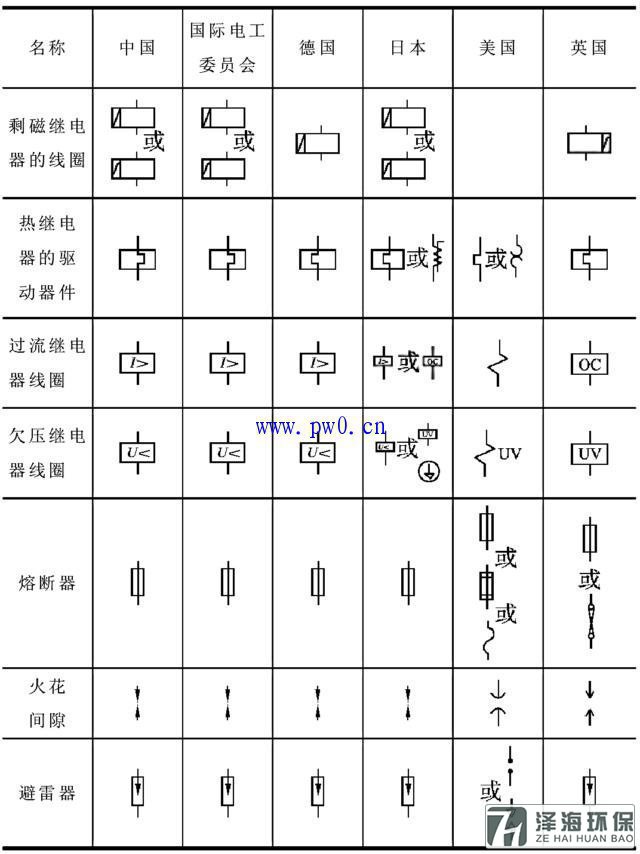

12.國標的延時觸頭就這一種畫法（我以前經常走國際路線），記住了！！！英國人斷路器和觸點居然是一樣的。。。放在一塊是連連看嗎？

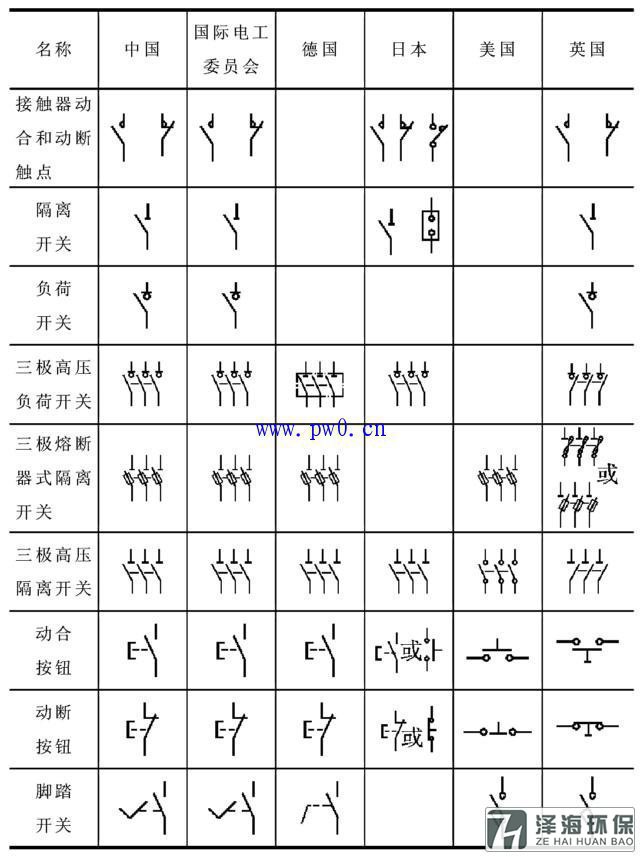

13.德國、美國不用隔離刀閘、負荷開關是不是瞬間高大上了？

14.日本人向來是照搬我們的畫法，然而還是有很多漏項~不信前后都翻翻看~~~

15.這個沒得說，常見的都統一意見了嘛。

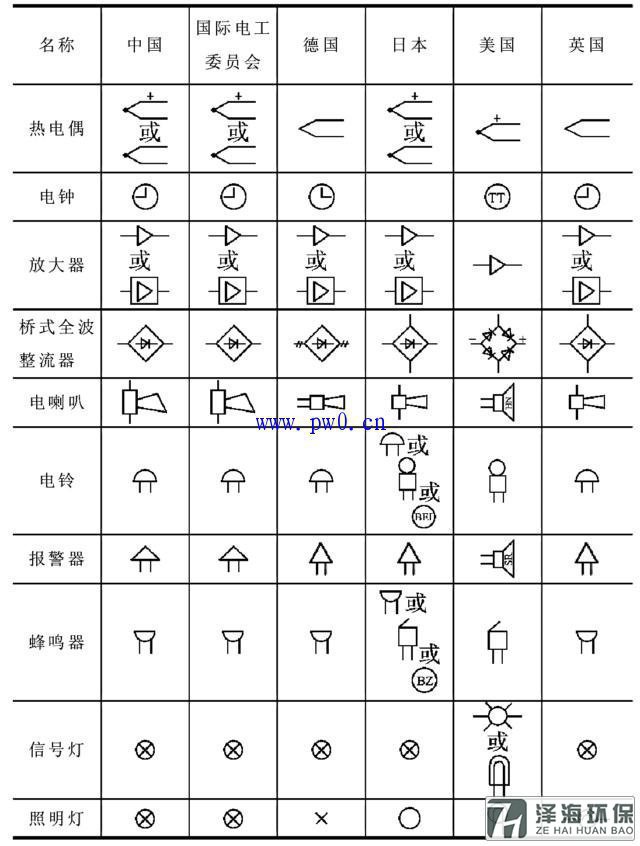

16.看日本的午夜兇鈴！哦，不！是電鈴！！！既然美國這么造人，哦，是畫鈴，我也這么造……德國人的電燈泡也不知道能不能亮，再畫上導線不是斷線的意思？o(╯□╰)o

看完這些國內外常用電氣符號的差異，是不是覺得很有意思？也對國標符號印象更深刻了呢
